Проходное окно Производитель

A проход в чистое помещение через окно представляет собой закрытое устройство для транспортировки материалов, установленное в стене между чистым и нечистым помещением (или между помещениями с разной классификацией чистоты). Его основная функция: для безопасной транспортировки предметов малого и среднего размера, не открывая главную входную дверь и не нарушая положительный перепад давления в помещении. . Благодаря механизму блокировки двойной двери и уплотнительной конструкции проход через окна может сократить частоту входа и выхода персонала более чем на 80%, что значительно снижает риск проникновения частиц и микробов. Они считаются важной инфраструктурой для соответствия требованиям GMP, ISO 14644 и FDA [^2^].

В таких отраслях, как микроэлектроника, биофармацевтика, больничные операционные и пищевая промышленность, сквозные окна превратились из «дополнительных аксессуаров» в «обязательные установки». Например, требования FDA к стерильному производству лекарств (фоновая среда класса A/B) прямо указывают, что материалы, попадающие в стерильные основные зоны, должны проходить через окно или шлюзовую камеру, оборудованные эффективными средствами дезактивации.

Три основных типа и сценарии их применения

В зависимости от методов блокировки и функциональности чистых помещений проходные окна делятся на три категории. При выборе следует учитывать классификацию чистоты, риск загрязнения материала и бюджет:

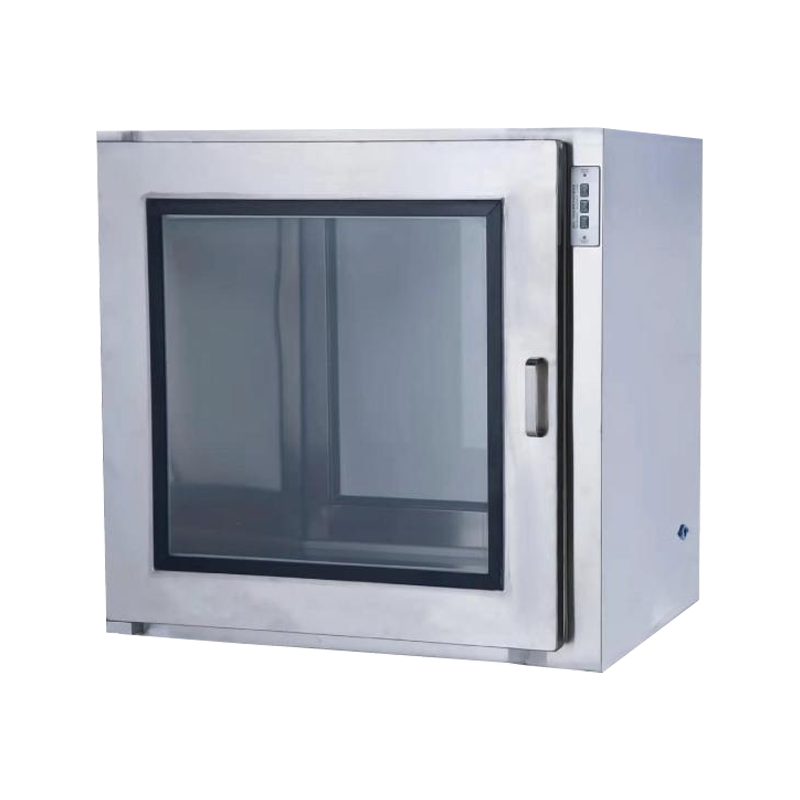

Электронная блокировка прохода через окно

Используются электромагнитные замки и датчики для блокировки двух дверей. При открытии одной боковой двери противоположная дверь автоматически блокируется. Время срабатывания электронной блокировки обычно составляет менее 0,5 секунды, что обеспечивает высокую надежность. Подходит для Чистые помещения класса 5 по ISO (класс 100) и выше . Некоторые модели премиум-класса оснащены светодиодными индикаторами состояния и функциями сигнализации о неисправностях для мониторинга в реальном времени [^68^].

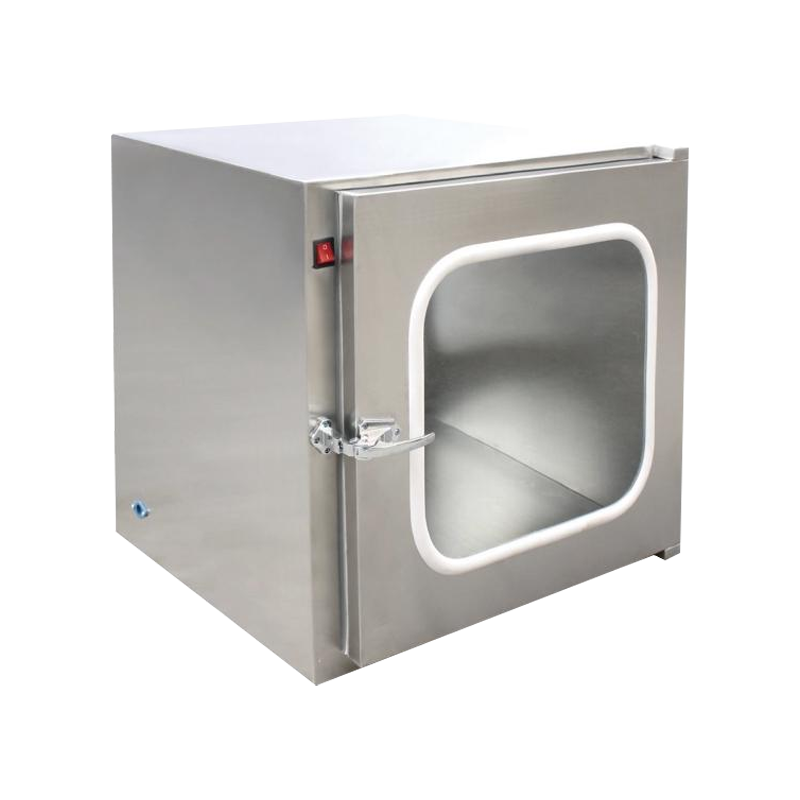

Механическая блокировка, проход через окно

Обеспечивает блокировку двух дверей с помощью физических связей или кулачковых механизмов, не требуя внешнего источника питания и предлагая низкие затраты на техническое обслуживание. Механические блокировки подходят для Классы ISO 7–8 (класс 10 000–100 000), общие чистые зоны или взрывобезопасные среды с особыми требованиями электробезопасности. Недостатком является то, что механические компоненты могут со временем изнашиваться; проверку функции блокировки рекомендуется проводить каждые 12 месяцев [^48^].

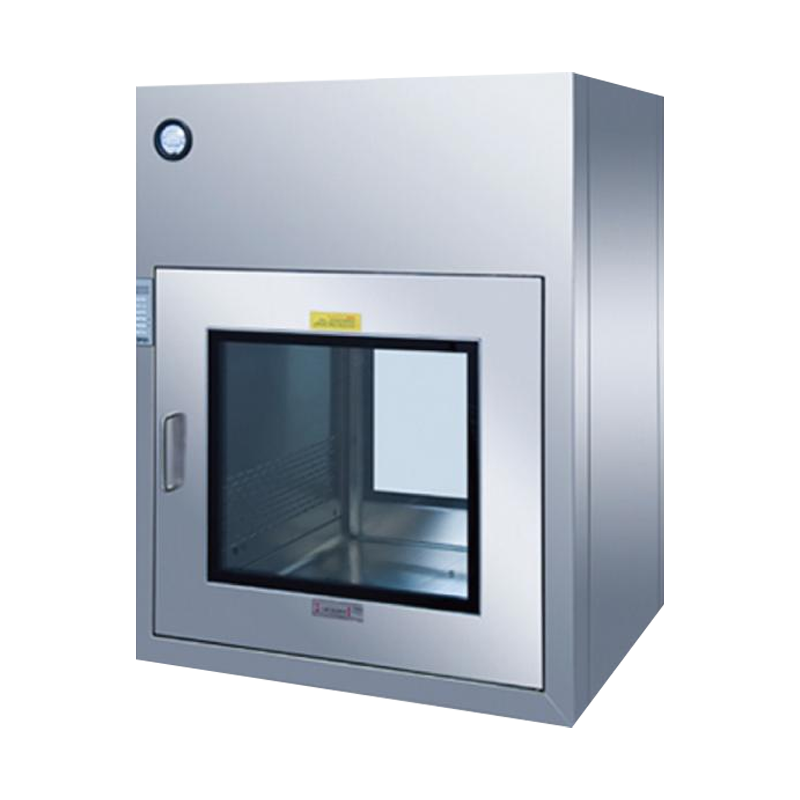

Самоочищающееся (динамическое) проходное окно

В дополнение к основным функциям блокировки, эти устройства интегрируют HEPA-фильтры и ультрафиолетовые (УФ) лампы для стерилизации. . Встроенные вентиляторы циркулируют отфильтрованный воздух через камеру со скоростью 375 кубических футов в минуту (приблизительно 636 м³/ч), что позволяет предварительно очистить камеру перед перемещением предметов. Этот тип обычно используется в биологических лабораториях, мастерских по производству стерильных препаратов и больничных аптеках, представляя собой наиболее эффективное решение для предотвращения перекрестного загрязнения [^67^].

Ключевые структурные характеристики и характеристики материалов

Эксплуатационные характеристики проходного окна напрямую зависят от его конструкции и выбора материала. Стандартные конфигурации обычно соответствуют следующим спецификациям:

Корпус шкафа и обработка поверхности

Основные корпуса шкафов изготовлены из нержавеющая сталь SUS304 или SUS316L . SUS316L содержит молибден, обеспечивающий превосходную стойкость к хлоридной коррозии по сравнению со сталью 304, что делает его пригодным для дезинфекции в больницах или прибрежных районах с высоким содержанием соли. Стандартная толщина стенок составляет 1,2–1,5 мм, внутренние углы закруглены (R≥10 мм) для устранения санитарно-мертвых зон и облегчения очистки и дезинфекции [^63^]. В некоторых экономичных изделиях используется холоднокатаная сталь с порошковым покрытием, отвечающая классу ISO 8 и ниже общих чистых зон.

Смотровое окно и система герметизации

Смотровые окна в стандартной комплектации оснащены закаленное безопасное стекло толщиной 5 мм. ; в некоторых антистатических средах требуется поликарбонат ESD. Для уплотнения дверной коробки используются гигиенические силиконовые прокладки или уплотнительные прокладки из полиуретанового геля с требуемой степенью сжатия менее 15 %, чтобы обеспечить нулевую утечку при перепаде давления ± 30 Па. Согласно измеренным данным, высококачественные системы уплотнения могут контролировать уровень протечек через окно ниже 0,01 % [^48^].

Конфигурация блокировки и стерилизации

Обычно имеются самоочищающиеся сквозные окна. УФ-лампы для стерилизации мощностью 15–30 Вт. на длине волны 253,7 нм, с дозой облучения ≥40 мДж/см², необходимой для эффективной поверхностной микробной инактивации. Установки фильтрации HEPA должны соответствовать рейтингу H13 или H14 (эффективность фильтрации ≥99,97% или ≥99,995% для частиц размером 0,3 мкм) и включать в себя манометры дифференциального давления. Фильтры необходимо заменить, когда сопротивление на клеммах превысит исходное сопротивление в 2–2,5 раза (обычно 250–300 Па) [^67^].

Выбор размера и основы установки

Размеры сквозного окна должны соответствовать толщине стены, объему материала и рабочему процессу. Ниже приведены общие стандартные размеры и рекомендации по выбору:

Следующие точки установки требуют внимания:

• Размеры проема в стене должны быть на 5–10 мм больше чем наружная рама сквозного окна, чтобы можно было регулировать уровень и заливать герметик.
• Высота установки обычно 800–1000 мм над уровнем пола, что соответствует эргономичным рабочим диапазонам.
• Зазор между проходным окном и стеной должен быть герметизирован нейтральным силиконовым герметиком или прокладками из EPDM, чтобы предотвратить утечку перепада давления.
• Самоочищающиеся сквозные окна требуют наличия резервных розеток (обычно 120 В/220 В, однофазные) и надежного заземления [^63^].

Отраслевые приложения и требования соответствия

Проходные окна применяются во многих отраслях промышленности со строгими требованиями к чистоте. Стандарты соответствия в разных отраслях определяют класс конфигурации:

Фармацевтика и биотехнология

Согласно Приложению 1 GMP (редакция 2022 г.), передача материалов между зонами классов A/B и зонами классов C/D при производстве стерильных лекарственных средств должна осуществляться через окна, оборудованные электронные блокировки и УФ-стерилизация . В лабораториях клеточной и генной терапии (CGT), где пространство ограничено, предпочтительны компактные настенные проходные окна (внутренние размеры ≤24 дюйма), отвечающие требованиям соответствия, не занимающие ценную площадь чистого помещения [^2^].

Микроэлектроника и полупроводники

На предприятиях по производству пластин и упаковке/испытаниям проходить через окна должен встретиться ISO 14644-1 Класс 5 (ИСО 5) стандарты. В этих сценариях обычно выбираются материалы, устойчивые к электростатическому разряду (например, смотровые окна из антистатического поликарбоната), чтобы предотвратить повреждение чувствительных компонентов электростатическим разрядом. Некоторые современные производственные линии также оснащены отверстиями для продувки азотом, чтобы еще больше снизить загрязнение молекулами кислорода и частицами.

Больницы и пищевая промышленность

Больничные операционные и центральные отделения стерильного снабжения (ЦССД) используют сквозные окна для перемещения инструментов и расходных материалов, что требует SUS316L нержавеющая сталь Конструкция выдерживает высокотемпературную стерилизацию паром под высоким давлением и коррозию с использованием химических дезинфицирующих средств. Пищевая промышленность уделяет особое внимание предотвращению перекрестного загрязнения; проходные окна должны соответствовать принципам HACCP, а механических блокировок обычно достаточно для сред класса 8 по ISO.

Регулярное техническое обслуживание и проверка производительности

Надежность проходного окна зависит не только от первоначального выбора, но и от стандартизированных процедур обслуживания. Рекомендуется следующий график технического обслуживания:

1. Ежедневно : Проверить целостность прокладки дверцы, очистить поверхности смотровых окон и убедиться в работоспособности блокировки.
2. Еженедельно : Протрите внутренние стенки шкафа спиртом или нейтральным моющим средством; проверьте интенсивность УФ-лампы (замените, если она ниже 70 % от номинального значения).
3. Ежеквартально : Используйте фотометр или аэрозоль DOP/PAO для проверки целостности HEPA-фильтра; Коэффициент утечки сканирования не должен превышать 0,01%.
4. Ежегодно : Поручите третьей стороне проверку удержания перепада давления (при номинальном перепаде давления падение давления не должно превышать 5% в течение 15 минут) и калибровку системы блокировки [^67^].

При обнаружении деформации двери, старения прокладок или неисправности блокировки агрегат необходимо немедленно вывести из эксплуатации и заменить детали. Небрежное проходное окно может стать «утечкой загрязнений» в чистом помещении, создавая больший риск, чем открытая передача без установленного проходного окна.
