Что такое каркас стальной конструкции?

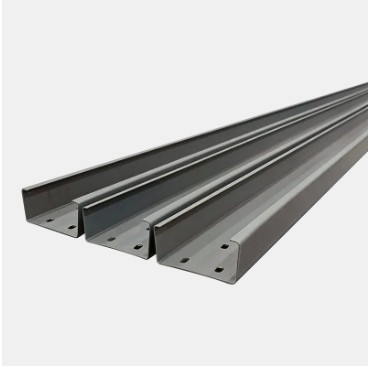

Как выбрать правильный С-образные стальные прогоны Технические характеристики основаны на требованиях к нагрузке здания

Основной принцип выбора характеристик стальных прогонов C-образной формы для проектирования стальных конструкций заключается в том, чтобы соотношение высоты сечения (H) к пролету обычно составляло от 1/35 до 1/50, при этом момент сопротивления сечения должен выдерживать максимальный изгибающий момент. Для промышленных предприятий со стандартным пролетом 6 метров предпочтительными характеристиками обычно являются С180×60×20×2,5 или С200×70×20×3,0. Конкретные характеристики должны определяться на основе точных расчетов собственных нагрузок, временных нагрузок и нагрузок от окружающей среды (ветра и снега).

Специфическое влияние ключевых типов нагрузки на выбор

Являясь холоднодеформированными тонкостенными стальными деталями, С-образные стальные прогоны имеют высокое соотношение прочности и веса, но их реакция на различные виды нагрузки значительно различается:

Статические нагрузки и собственный вес кровельной системы

Мертвая нагрузка включает вес стальных листов с цветным покрытием или сэндвич-панелей. Например, использование сэндвич-панели из стекловаты толщиной 75 мм увеличивает собственный вес примерно на 12-15 кг на квадратный метр. Если на крыше установлена ​​фотоэлектрическая система, толщину стены прогона следует увеличить с 2,0 мм до 2,5 мм или более, исходя из дополнительной нагрузки 15–20 кг/м².

Климатические нагрузки на окружающую среду (ветер и снег)

В районах с сильными снеговыми нагрузками прогоны должны обладать чрезвычайной устойчивостью к сжатию. В прибрежных районах с сильным ветром подсасывание ветра может привести к потере устойчивости нижнего фланца прогона под давлением. Поэтому рекомендуется выбирать спецификации с шириной полки (B) не менее 60 мм в районах с сильным ветром для повышения жесткости на кручение.

Ссылка на общие С-образные стальные прогоны Технические характеристики и диапазоны нагрузок

Чтобы сбалансировать безопасность и экономию материалов, ниже приведены рекомендации по промышленному выбору, основанные на обычных условиях нагрузки:

Практические предложения по выбору для повышения структурной безопасности

При определении технических характеристик, помимо физических размеров, следует учитывать следующие технические моменты:

• Строго соблюдайте пределы отклонения: Прогиб прогонов крыши при полном сочетании нагрузок не должен превышать L/150. Например, прогиб вниз прогона 6-метрового пролета должен контролироваться в пределах 40 мм; в противном случае сечение необходимо увеличить.
• Оптимизация прочности материала: Для проектов с более высокими нагрузками использование стали марки Q355 вместо обычной Q235 может значительно улучшить несущую способность при сохранении меньших технических характеристик, что эффективно снижает собственный вес основной конструкции.
• Соображения по коррозионной стойкости: Хотя стальные прогоны С-образной формы обладают хорошей коррозионной стойкостью, в кислых или прибрежных средах следует выбирать спецификации с оцинкованным слоем не менее 275 г/м², чтобы предотвратить снижение несущей способности из-за коррозии материала.

Что имеет лучшие характеристики теплоизоляции: Стальные профилированные листы с цветным покрытием или Цветные стальные сэндвич-панели ?

Ясный вывод заключается в том, что Цветные стальные сэндвич-панели offer significantly superior thermal insulation performance по сравнению со стальными профилированными листами с цветным покрытием. В то время как однослойный профилированный лист в первую очередь действует как погодный барьер с незначительным термическим сопротивлением, в сэндвич-панелях используется изоляционный слой сердцевины, который создает надежный термический разрыв. В практическом промышленном применении переход на сэндвич-панели может привести к снижению внутренней температуры на От 10°C до 15°C в пиковые летние месяцы. .

Основные структурные различия и термическое сопротивление

Разрыв в изоляционных характеристиках является прямым результатом состава поперечного сечения этих двух материалов:

Однослойные стальные профилированные листы с цветным покрытием

Профилированные листы типа YX25-210-840 изготовлены из стали с высокой проводимостью. Без интегрированного ядра тепло от солнечного излучения практически мгновенно передается внутрь здания. Они идеально подходят для неотапливаемых складов или навесов, где терморегуляция не является приоритетом .

Композитные цветные стальные сэндвич-панели

Эти панели состоят из двух стальных обшивок, соединенных сердцевиной из полиуретана (ПУ), минеральной ваты или пенополистирола. Эта «сэндвич»-структура эффективно блокирует кондуктивную передачу тепла. А Интегрированная панель из полиуретана , например, обеспечивает самый высокий тепловой КПД, доступный в современном промышленном строительстве.

Технические данные: сравнение теплопроводности

Следующие данные иллюстрируют теплопроводность (λ) различных материалов. Более низкие значения соответствуют лучшим изоляционным свойствам:

Рекомендации по стратегическому применению

При выборе между этими материалами учитывайте конкретные функциональные требования проекта:

• Климатические объекты: Для холодного хранения или пищевой промышленности, Интегрированная панель из полиуретанаs необходимы для поддержания строгой разницы температур.
• Промышленная пожарная безопасность: Там, где огнестойкость так же важна, как и изоляция, Сэндвич-панели из минеральной ваты являются оптимальным выбором, предлагая класс противопожарной защиты А.
• Экономические убежища: Профилированные листы типа YX35-125-750 экономически эффективны для строений под открытым небом или сельскохозяйственных построек, где внутренний климат не контролируется.

Добавленная стоимость Системы сэндвич-панелей

Помимо терморегуляции, сэндвич-панели обладают рядом технических преимуществ перед однослойными листами:

• Акустическое демпфирование: Материал сердцевины значительно поглощает ударный шум от дождя и ветра.
• Структурная прочность: Жесткость композита позволяет увеличенные пролеты между С-образными стальными прогонами , сокращая общее использование конструкционной стали.
• Контроль конденсации: Непрерывная изоляция предотвращает накопление внутренней влаги (потение), защищая инвентарь и внутренние приспособления.

Анализ основных преимуществ: почему высотные здания предпочитают стальной настил

Стальной настил пола – это не просто шаблон для этапа строительства; он играет решающую роль на протяжении всего жизненного цикла здания:

Структурные характеристики и безопасность

Стальной настил (например, YX 75-293-880 сверхмощная высокопрочная модель ) значительно повышает поперечную жесткость плиты перекрытия за счет ее гофрированной формы. В высотных зданиях эта конструкция из композитных плит эффективно повышает сейсмическую устойчивость и обеспечивает надежную рабочую платформу сразу после укладки, обеспечивая безопасность рабочих на большой высоте.

Значительное снижение собственного веса конструкции

Собственный вес каждого этажа высотного здания оказывает огромное давление на фундамент. Использование стального настила позволяет уменьшить толщину бетонной плиты. значительное облегчение веса пола . Это позволяет проектировщикам уменьшить размеры поперечного сечения балок и колонн основного каркаса, обеспечивая более эффективное использование архитектурного пространства.

Углубленное сравнение технических параметров

Следующая таблица наглядно иллюстрирует разницу в производительности между двумя решениями в высотных зданиях:

Рекомендации по применению для типовых моделей

Учитывая различные требования к нагрузке и пролету в высотных зданиях, рекомендуются следующие профессиональные модели:

• YX 51-253-760 Несущий тип с высоким ребром: Подходит для офисных зданий с большими пролетами, обеспечивая превосходную общую жесткость перекрытий.
• YX 35-125-750 Легкий композитный тип: Подходит для сценариев с небольшой нагрузкой, например, в жилых зданиях, обеспечивая чрезвычайно высокую эффективность установки.
• YX 51-304-914 Расширенный несущий тип: Подходит для укладки полов на больших площадях, уменьшая перекрытие швов и улучшая герметичность.

Заключение и советы экспертов

Учитывая механические характеристики, скорость строительства и совокупные затраты, стальной настил пола несомненно, является лучшим выбором для строительства перекрытий высотных зданий. . При внедрении рекомендуется работать совместно с С-образные стальные прогоны для проектирования стен и вспомогательных опор, чтобы обеспечить более стабильную и надежную передачу усилий для всей системы стальных конструкций.

Как выбрать подходящий Системы стальных конструкций в зависимости от пролета и нагрузки?

Выбор правильной системы стальных конструкций должен соответствовать основному принципу: «Системы решеток/ферм для больших пролетов, композитные/сверхпрочные системы для высоких нагрузок и портальные рамы для малых и средних пролетов». Точно соблюдая требования к пролету и нагрузке, вы можете максимально снизить расход стали и сократить циклы строительства, обеспечивая при этом безопасность конструкции. Обычно для стандартных промышленных установок с пролетом 18-36 метров Портальная рамная система представляет собой оптимальный баланс экономичности и стабильности.

Рекомендации по выбору системы на основе интервалов диапазона

Пролет напрямую определяет размеры сечения компонентов и стандарты контроля прогиба. Ниже приведены типичные рекомендации по выбору для различных диапазонов диапазона:

Малый и средний пролет (12–24 м)

В этом диапазоне Портальная рамная система рекомендуется. В этой системе в качестве основной жесткой рамы используется сталь H-образной формы со сплошными стенками, поддерживаемая С-образные стальные прогоны как вторичная система поддержки. Стальные прогоны С-образной формы обладают стабильными механическими свойствами в сечении, малым весом и высоким соотношением прочности и веса, эффективно передавая нагрузки облицовки на основную конструкцию.

Большой пролет (24–48 м)

Когда пролет превышает 30 метров, собственный вес цельностенных компонентов быстро увеличивается. В таких случаях Стальные трубчатые фермы или конструкции пространственного каркаса предлагаются. Эти системы значительно улучшают использование материала за счет преобразования сжатия и напряжения между элементами, что делает их подходящими для стадионов, авиационных ангаров и промышленных логистических центров с большими пролетами.

Специфическое влияние условий нагрузки на выбор компонентов

Нагрузки включают как собственные нагрузки, так и постоянные нагрузки, такие как снеговые, ветровые и крановые нагрузки:

• Тяжелые промышленные нагрузки: Если крыша должна выдерживать крупногабаритное оборудование или операции высокой интенсивности, выберите Несущие крыши с глубокими ребрами (например, YX50-410-820) или high-strength profiled sheets to enhance local load capacity.
• Динамические нагрузки (краны): Для заводов с тяжелыми кранами основная конструкция должна использовать сварные двутавровые балки или решетчатые колонны , в сочетании с прочными и высокопрочными стальными настилами пола, такими как YX 75-293-880 выдерживать частые динамические воздействия.
• Нагрузки по охране окружающей среды: В районах с сильным ветром вторичная система поддержки, такая как С-образные стальные прогоны , следует укладывать более плотно, чтобы обеспечить стабильные механические характеристики.

Таблица соответствия пролетов, нагрузок и конструктивных элементов

В следующей таблице приведены требования к компонентам стальных конструкций, основанные на различных сочетаниях пролетов и нагрузок:

Практические стратегии оптимизации выбора

При реальном проектировании сосредоточьтесь на следующих деталях для дальнейшей оптимизации системы:

• Интеграция конвертов построения: Выбор Интегрированные панели из полиуретана (ПУ) может одновременно удовлетворить требования к изоляции и легкому весу, уменьшая структурную нагрузку, вызванную весом ограждающей системы.
• Координация системы пола: Для высотных или многоэтажных построек отдавайте предпочтение композитным перекрытиям, таким как ЯХ 32-130-780 для формирования устойчивой композитной несущей конструкции.
• Консистенция материала: Обеспечение соответствия механических параметров между С-образные стальные прогоны , профилированные листы с цветным покрытием и сэндвич-панели значительно увеличивает срок службы здания и эффективность обслуживания.
