Полное руководство по выбору системы для чистых помещений

Уровень чистоты: первая опорная точка выбора

Все конструкции систем чистых помещений ориентированы на уровень чистоты. ISO 14644-1:2025 классифицирует чистоту от класса 1 по ISO до класса 9 по ISO. В отечественной инженерной практике обычно используется терминология классов 100, 1000, 10 000 и 100 000. Более высокие уровни требуют более строгого контроля частиц, при этом затраты на строительство и потребление энергии растут в геометрической прогрессии.

Избегайте «чрезмерного проектирования» во время выбора. Одна фармацевтическая компания построила вспомогательную зону класса C в соответствии со стандартами класса B, в результате чего ежегодное потребление энергии увеличивается примерно на 35% , а срок окупаемости увеличится на 2,8 года. Рациональный подход заключается в следующем: спроектировать основные технологические зоны в соответствии с самыми высокими требованиями, понизить уровень вспомогательных зон и предотвратить обратный поток загрязнений из-за градиентов перепада давления (основная зона ≥10 Па , шлюзовая камера ≥10 Па , коридор ≥10 Па ).

Модульная и традиционная конструкция: выбор режима определяет стоимость жизненного цикла

Это самое важное структурное решение в отборе на 2026 год. В модульных чистых помещениях используются сборные стеновые панели, потолки и блоки FFU для сборки на месте, тогда как традиционный режим предполагает сварку каркасов на месте, установку воздуховодов и высокоэффективных фильтров.

Основные преимущества модульных решений заключаются в масштабируемости и сжатых графиках строительства. Данные отраслевых измерений показывают, что модульные режимы могут сократить средние сроки строительства более чем на 30% и поддержка будущего «сноса стен для расширения» — особенно подходит для арендованных помещений или предприятий с неопределенной мощностью. Что касается эксплуатационных расходов, то благодаря высокоэффективному энергосберегающему оборудованию и интеллектуальным системам группового управления потребление энергии может быть снижено. снижено на 20%-40% по сравнению с традиционными решениями.

Однако модульность не является универсальной. Когда площадь превышает 500 квадратных метров или включает в себя сложные технологические трубопроводы, традиционный режим генерального подряда EPC для очистки строительных работ предлагает преимущества в структурной прочности и комплексной прокладке трубопроводов. Новый проект по производству энергетических батарей показал, что 800 квадратных метров Общая стоимость модульного решения была фактически на 18% выше, чем у традиционного, поскольку затраты на усиление конструкций больших пролетов компенсируют преимущества сборной конструкции.

Выбор основного оборудования: согласование логики для FFU, фильтров и структур конвертов

Производительность системы чистых помещений определяется троицей «системы автоматического управления очисткой конструкции HVAC» — любое отдельное слабое место снизит общую эффективность.

Герметичность конструкции конверта: первая линия защиты чистоты

Вступивший в силу в 2026 году стандарт GB/T 29468-2024 «Сэндвич-панели для чистых помещений» уточнил обязательные показатели огнестойкости материала сердцевины, коррозионной стойкости поверхностного покрытия и других жестких требований. Во время отбора поставщики должны быть обязаны предоставить отчеты об испытаниях панелей на герметичность — утечка воздуха в зазоре между швами является основной причиной несоблюдения требований к чистоте. В одном проекте завода по производству электроники для сращивания использовались нестандартные алюминиевые профили, в результате чего количество частиц в зоне соответствовало классу 5 по ISO. превышение нормативов в 2,3 раза , требующий 47 дней на доработку по замене уплотнительных прокладок и регулировке перепада давления.

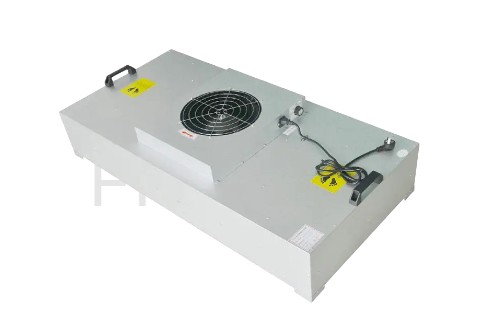

Ключевые параметры выбора ФФУ

Выбор FFU (вентиляторного фильтра) требует внимания к трем основным параметрам:

• Срок службы вентилятора: качественные центробежные вентиляторы с прямым приводом могут достигать более 50 000 часов
• Уровень шума: Рабочая зона ≤65 дБ(А)
• Диапазон регулирования скорости: бесступенчатое регулирование скорости адаптируется к различным условиям производительности.

На линиях по производству полупроводников обычно используются потолки с полным покрытием FFU для создания однонаправленного потока, в то время как в фармацевтических зонах класса C могут использоваться комбинации зонтов с локальным ламинарным потоком и неоднонаправленным потоком, сокращение закупок ФФУ на 30% .

Стратегия конфигурации трехступенчатого фильтра

Конфигурация фильтра соответствует трехступенчатой фильтрации «первичная средняя высокая/сверхвысокая эффективность». Серьезным заблуждением является пренебрежение способностью первичного фильтра удерживать пыль: когда производительность недостаточна, фильтры средней и высокой эффективности засоряются преждевременно, вызывая сопротивление системы скачкам напряжения и резкий скачок энергопотребления. Рекомендации:

1. Первичный: панельные фильтры класса G4 (пылеемкость ≥500 г )
2. Средний: карманные фильтры класса F8.
3. Концевые высокоэффективные фильтры (марка Н13-Н14) с ≥99,99% эффективность для частиц размером ≥0,3 мкм

Обновления соответствия требованиям 2026 года, которые необходимо учитывать при выборе

2025–2026 годы — период интенсивного обновления стандартов чистых помещений. Игнорирование следующих новых правил во время выбора может привести к отказу в приемке или эксплуатационному несоответствию:

• GB/T 33556.1-2025 (Вступает в силу 1 мая 2026 г.): Спецификации применения чистых помещений в больнице, усиление требований к онлайн-мониторингу изолятора отрицательного давления и операционной комнаты.
• GB/T 47162-2026 (С 1 сентября 2026 г.): Общие технические требования к дверям чистых помещений, количественные показатели герметичности дверных полотен, долговечности прокладок и антиконденсации смотровых окон, впервые принятые в соответствии с национальными стандартами.
• ГБ/Т 46376-2025 (Вступает в силу 1 мая 2026 г.): Стандарты эксплуатации и технического обслуживания чистых помещений, требующие регистрации всего жизненного цикла эксплуатации и технического обслуживания с возможностью отслеживания замены фильтров, калибровки перепада давления и других операций.
• GB 50073-2013, 2025 г., частичная редакция: Новые рекомендации по проектированию цехов с чистыми помещениями для производства полупроводников, а также требования к энергосберегающему проектированию и контролю выбросов углекислого газа.

Контрольный список для принятия решения о выборе: как избежать распространенных ошибок

Прежде чем завершить решение, используйте следующий контрольный список для проверки каждого элемента:

Система чистых помещений Выбор, по сути, представляет собой баланс между «требованиями к процессу – структурой соответствия – стоимостью жизненного цикла». Тенденция 2026 года показывает, что грубая модель простого стремления к высокой чистоте была устранена, заменена точным проектированием, основанным на цифровом моделировании (моделирование воздушного потока BIM CFD), режимами строительства, глубоко интегрирующими модульность и интеллект, а также управлением соответствием требованиям полного жизненного цикла, охватывающим проектирование-строительство-эксплуатацию. При выборе предприятия должны уделять первоочередное внимание оценке того, обладают ли поставщики услуг возможностями межстандартной интеграции и отраслевыми ноу-хау, а не просто сравнивать первоначальные предложения.

Как выбрать Панели для электронных систем для чистых помещений без пыли?

При выборе панелей для чистых помещений для цеха с электроникой без пыли важно не просто выбрать самый дорогой материал. Правильный выбор зависит от уровень чистоты, режим влажности, огнестойкость, антистатические требования и периодичность технического обслуживания. . Для большинства проектов по производству электроники практичным и надежным выбором являются панели из минеральной ваты или панели на основе магния, изготовленные машинным способом.

• Цеха по общей сборке электроники: Панели для чистых помещений из минеральной ваты, изготовленные на станке
• Цеха повышенной чистоты: Панели для чистых помещений на основе магния
• Влажная среда: полиуретановые панели для чистых помещений
• Области, требующие частой модификации: Алюминиевые сотовые панели.
• Зоны, чувствительные к электростатическому разряду: Панели с антистатической обработкой поверхности.

Почему выбор панели имеет значение в чистых помещениях с электроникой

Панели для чистых помещений – это не только материалы для стен и потолков. Они напрямую влияют на чистоту воздуха, эффективность уплотнения и долгосрочную стабильность работы цеха. Производство электроники очень чувствительно к частицам пыли, колебаниям влажности и статическому электричеству, поэтому неправильный выбор панелей может снизить выход продукции.

• Утечка воздуха через соединения снижает уровень чистоты
• Деформация от влаги влияет на уплотнение дверей и окон.
• Образование пыли загрязняет чувствительные компоненты.
• Накопление статического электричества может повредить электронные устройства.
• Частое техническое обслуживание увеличивает риск простоя

Сравнение распространенных типов панелей для чистых помещений

Выбирайте панели по типу мастерской

Производственный цех СМТ

Панели из минеральной ваты или магния рекомендуются для обеспечения стабильной структуры и огнестойкости в условиях большого количества оборудования.

Цех точной сборки

Панели на основе магния с улучшенной плоскостностью помогают улучшить характеристики герметизации.

Завод электроники для влажного климата

Полиуретановые панели подходят благодаря более высокой влагостойкости и изоляционным характеристикам.

Области исследований, разработок и испытаний

Алюминиевые сотовые панели идеально подходят для помещений, требующих корректировки планировки в будущем.

Ключевые факторы, которые следует проверить перед покупкой

1. Толщина стального листа: выбирайте структурно стабильные характеристики.
2. Плотность сердцевины: более высокая плотность часто означает лучшую устойчивость к деформации.
3. Рейтинг огнестойкости: отдавайте предпочтение более высоким классам огнестойкости.
4. Герметичность: качество герметизации швов напрямую влияет на чистоту.
5. Поверхностная обработка: выбирайте в соответствии с требованиями к антистатическому или коррозионному сопротивлению.

Как сбалансировать бюджет и долгосрочную эффективность

Практический подход – это панели премиум-класса для критических зон и стандартные панели для вспомогательных зон .

• Основные производственные зоны: панели высокой стабильности
• Коридоры и складские помещения: стандартные панели для чистых помещений.
• Служебные помещения: основные материалы корпуса

Качество установки определяет конечный результат

Даже превосходные материалы панелей не смогут работать хорошо, если качество монтажа будет плохим. Внимательно проверьте следующее:

• Равномерные и герметичные стыки панелей
• Плавные угловые переходы
• Герметичные потолочные и воздуховыпускные соединения
• Монтаж дверей и стеновых панелей заподлицо
• Разумные отверстия для обслуживания

Заключение

При выборе панели для электронной системы чистых помещений без пыли расставьте приоритеты стабильность чистоты > безопасность > долговечность > удобство обслуживания . Для большинства заводов по производству электроники панели из минеральной ваты и магния являются надежным выбором, тогда как сотовые панели из полиуретана и алюминия лучше подходят для влажных или гибких сред.

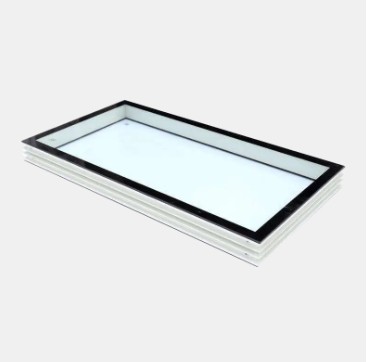

Что практичнее в цехах с низкой чистотой: Панели для чистых помещений или Окна для чистых помещений ?

В цехах с низкой чистотой (таких как Класс ISO 8, Класс ISO 9 или общие контролируемые производственные зоны. ), если только один вариант может быть приоритетным, Панели для чистых помещений обычно более практичны, чем окна для чистых помещений. . Это связано с тем, что панели покрывают большую площадь и напрямую определяют герметизацию стен, эффективность очистки, долговечность и экологическую стабильность.

Окна в чистых помещениях также полезны, но в чистых помещениях более низкого класса они в основном обеспечивают освещение, видимость и местное разделение. Обычно они представляют собой модернизацию системы управления, а панели представляют собой основную конструкцию корпуса.

• Ограниченный бюджет: отдайте предпочтение панелям для чистых помещений.
• Нужна видимость: добавьте окна для чистых помещений
• Новое строительство: спланируйте панели и окна вместе

Почему в цехах с низким уровнем чистоты следует отдавать предпочтение панелям для чистых помещений

Хотя в мастерских с низким уровнем чистоты стандарты ниже, чем в чистых помещениях с более высоким уровнем чистоты, они по-прежнему требуют контроля пыли, влагостойкости и контроля загрязнений. Являясь основным материалом для стен и потолков, панели для чистых помещений оказывают более прямое воздействие на окружающую среду.

• Обычно покрывают более 80% поверхностей корпуса
• Гладкие поверхности упрощают очистку и дезинфекцию.
• Герметичные соединения уменьшают проникновение пыли извне.
• Тепловая и звукоизоляция повышают устойчивость мастерской.
• Более быстрое обслуживание и простая замена

Практическая ценность окон для чистых помещений

Окна в чистых помещениях не менее важны. В чистых помещениях более низкого класса они в основном улучшают визуальный контроль и комфорт работы. Они идеальны там, где требуется наблюдение, дневной свет или присмотр.

• Контролируйте производство, не заходя в помещение
• Улучшите условия естественного освещения
• Подходит для упаковки, проверки и буферных зон.
• Поддержка зонирования и контроля рабочего процесса

Практическое сравнение: панели против окон

Семинары лучше подходят для определения приоритетов групп

Пищевая промышленность

Стены требуют частого мытья, поэтому устойчивость к пятнам и коррозии становится более важной.

Мастер-классы по упаковке

Контроль пыли и чистота делают панели более приоритетными.

Складские и буферные зоны

Прочные стеновые системы обычно являются наиболее практичным решением.

Когда Окна для чистых помещений Стоит расставить приоритеты

Области инспекции и мониторинга

Менеджеры могут наблюдать за операциями, не заходя в помещение.

Зоны с интенсивным движением транспорта

Обзорность может уменьшить ненужные дверные проемы.

Плохо освещенные мастерские

Окна улучшают естественное освещение и комфорт сотрудников.

Рекомендуемая конфигурация для мастерских с низким уровнем чистоты

Для большинства производственных помещений с низкой чистотой практическим решением является панели first, windows second :

• Используйте панели для чистых помещений для основных стен и потолков.
• Установите фиксированные окна в ключевых точках наблюдения.
• Уменьшите количество ненужных отверстий для лучшей герметизации.
• При необходимости добавьте дополнительные окна позже.

Заключение

В мастерских с низким уровнем чистоты панели для чистых помещений обычно более практичны, чем окна для чистых помещений, поскольку они определяют базовые характеристики уплотнения, долговечность, эффективность очистки и экологическая стабильность . Окна чистых помещений лучше всего использовать в качестве дополнения для управления и обзора. Чтобы обеспечить долгосрочную практичность, сначала расставьте приоритеты для панелей, а затем при необходимости добавляйте окна.
