Вентиляторный фильтровальный блок OEM/ODM
Главная / Продукты / Системы чистых помещений / Модуль ФФУ

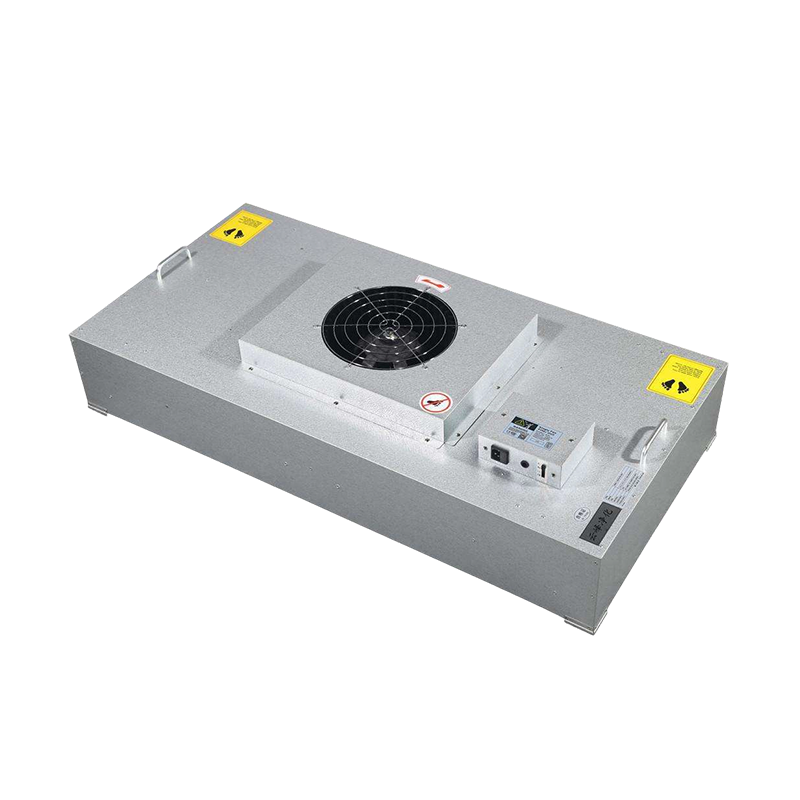

Производитель вентиляторных фильтрующих установок

Характеристики продукта:
Вентилятор оснащен немецким высокоэффективным центробежным вентилятором EBM с прямым приводом, который отличается длительным сроком службы, низким уровнем шума, не требует технического обслуживания, низким уровнем вибрации и бесступенчатым регулированием скорости. Вентилятор надежен и имеет срок службы более 50 000 часов.
Он особенно подходит для модульных сверхчистых производственных линий и может использоваться по отдельности или последовательно для формирования сборочной линии класса 100 в зависимости от требований процесса.
Корпус изготовлен из нержавеющей стали, алюминиевого сплава или холоднокатаной стальной пластины, что обеспечивает легкий, устойчивый к коррозии, ржавчине и эстетичный дизайн.
Перед тем как покинуть завод, каждый продукт индивидуально сканируется и тестируется с помощью счетчика частиц в соответствии с Федеральным стандартом США 209E для обеспечения качества.
Дополнительные аксессуары:
Немецкий вентилятор постоянного тока EBM, отличающийся энергосбережением, централизованным компьютерным управлением, стабильной работой, низким уровнем шума и цифровым управлением скоростью. Это позволяет сэкономить более 50% энергии при начальном сопротивлении высокоэффективного фильтра, что приводит к низким эксплуатационным расходам. Один компьютер может централизованно управлять работой, регулировкой скорости и мониторингом состояния почти 8000 вентиляторов.
Сверхвысокоэффективный фильтр ULPA.
Интерфейс круглого воздуховода.

Категории продуктов

  1. Системы чистых помещений
    1. Панели для чистых помещений
    2. Алюминиевые профили
    3. Дверь в чистую комнату
    4. Чистые окна
    5. Воздушный душ
    6. Проходное окно
    7. Модуль ФФУ
    8. Фильтр
  2. Система стальных конструкций
    1. Листы стальные профилированные с цветным покрытием
    2. Стальной настил пола
    3. Цветная стальная сэндвич-панель
    4. С-образные стальные прогоны
  3. Временные строительные системы

Горячие продукты

О Кайзере

Kaiser очищает мир Технологии расширяют возможности завтрашнего дня

Zhejiang Kaisier Clean Technology Co.,Ltd., придерживаясь брендовой миссии «Kaisier Cleans the Globe, Tech Empowers Tomorrow», Zhejiang Kaisier Clean Technology Co., Ltd. и его тайская дочерняя компания являются технологически ориентированным предприятием в сфере чистых технологий с глобальной структурой. Компания построила четыре современных производственных базы в Китае и Таиланде, сформировав сеть мощностей «внутренняя координация + международное распространение», оснащённую интеллектуальными производственными линиями и прецизионным испытательным оборудованием для обеспечения стабильных и эффективных поставок.
Мы являемся китайской Компания по производству вентиляторных фильтровальных установок по модели OEM/ODM и Производитель установок FFU, специализируется на исследованиях, разработке, производстве и продаже полного ассортимента чистых панелей, включая сэндвич-панели из цветной стали, чистые панели из каменной ваты и чистые панели из оксида магния, которые могут соответствовать строгим требованиям проектов очистки воздуха от класса 100 до класса 300 000. Наша продукция лидирует в мире по огнестойкости, антибактериальным и антистатическим свойствам и широко применяется в таких высококлассных областях, как здравоохранение, электроника и пищевая промышленность, обеспечивая комплексные услуги от проектирования решений до послепродажной поддержки. С технологическими инновациями в качестве ядра и философией «точная инженерия для предельной чистоты» мы стремимся предоставлять безопасные и надёжные решения чистых пространств для клиентов по всему миру.
Профиль компании
Почетная грамота
  • ИСО 9001
  • ИСО 14001
  • ИСО 45001

Наши последние новости

Обратная связь по сообщению

Модуль ФФУ Отраслевые знания

В системах чистых помещений ФФУ (Fan Filter Unit) — это основное устройство, которое подает чистый воздух, включает в себя вентилятор и высокоэффективный фильтр и монтируется непосредственно на потолочную решетку. Ясный вывод таков: Энергоэффективность, уровень шума, срок службы и метод управления FFU напрямую определяют эксплуатационные расходы и стабильность чистоты чистого помещения. FFU, оснащенный бесщеточным ЕС-вентилятором постоянного тока и высокоэффективным фильтром H14, может снизить потребление энергии более чем на 50 % по сравнению с традиционными вентиляторными блоками переменного тока при номинальном расходе воздуха, поддерживать уровень шума в пределах 52 дБ и предлагать возможности централизованного мониторинга и группового управления. . Ниже представлена ​​подробная техническая информация по пяти аспектам: тип вентилятора, система фильтрации, конструкция корпуса, интеллектуальное управление и параметры выбора.

Типы вентиляторов: комплексное сравнение вентиляторов EC и AC.

Вентилятор является основным компонентом FFU, напрямую определяющим энергопотребление, уровень шума и срок службы. Подробное сравнение двух основных типов вентиляторов показано ниже:

Таблица 1. Сравнение производительности бесщеточного ЕС-вентилятора постоянного тока и вентилятора переменного тока.
Параметр производительности EC бесщеточный вентилятор постоянного тока Вентилятор переменного тока (традиционный) Сравнение преимуществ
КПД двигателя (%) ≥70% 40-50% EC снижает потребление энергии на 40 %
Метод управления скоростью 0-10 В/ШИМ/RS485 бесступенчатый Трансформатор/симистор (ступенчатый или ограниченный) EC предлагает более плавный и более широкий диапазон регулирования.
Уровень шума (дБА) 48-52 @ номинальный воздушный поток 55-62 при номинальном расходе воздуха EC на 3-10 дБ тише
Расчетный срок службы (часы) ≥80 000 (например, немецкий EBM) 50 000–60 000 Срок службы ЕС на 30-60% дольше
Требования к техническому обслуживанию Не требует обслуживания (бесщеточный) Замена угольной щетки/конденсатора ЕС не требует технического обслуживания
Относительная стоимость Базовый уровень 30–50 % Базовый уровень Срок окупаемости ЕС ок. 1-2 года

Система фильтрации: выбор HEPA против ULPA и проверка на герметичность

Фильтр ФФУ определяет уровень чистоты подаваемого воздуха. Технические параметры и сценарии применения фильтров разных марок показаны ниже:

Таблица 2: Сравнение распространенных марок фильтров для FFU
Оценка фильтра Эффективность (@0,3 мкм) Начальное сопротивление (Па) Применимый класс чистоты Типичные применения
H13 (НЕРА) 99,97% 180-220 ISO 7-8 (класс 10 000/100 000) Сборка электроники, упаковка пищевых продуктов
H14 (НЕРА) 99,995% 220-280 ISO 6 (класс 1000) Фармацевтическая GMP, медицинское оборудование
U15 (УЛПА) 99,9995% 250-320 ISO 5 (Класс 100) Полупроводниковая литография, лаборатории BSL
U17 (УЛПА) 99,999995% 300-380 ISO 4–5 (класс 10/100) Передовые полупроводники, нанотехнологии

Жилищное строительство и материалы: баланс между легкостью и устойчивостью к коррозии

Для корпусов FFU обычно используются три материала: нержавеющая сталь, алюминиевый сплав и холоднокатаная сталь. Подробное сравнение показано ниже:

Таблица 3: Сравнение материалов корпуса ФФУ
Материал Вес (кг/шт.) Коррозионная стойкость Поверхностная обработка Применимые сценарии Относительная стоимость
Нержавеющая сталь 304 25-30 Отлично Матовый/Зеркало Фармацевтическая, пищевая, агрессивная среда Базовый уровень 50%
Алюминиевый сплав 18-22 Хорошо Анодированный Чистые помещения для электроники, легкие приложения Базовый уровень 20%
Порошковое покрытие холоднокатаной стали 20-25 Ярмарка Электростатическое распыление (≥80 мкм) Общая промышленность, малобюджетные проекты Базовый уровень

Интеллектуальные системы управления: групповое управление и энергетический мониторинг

В современных чистых помещениях ФФУs часто многочисленны (от сотен до тысяч единиц), что требует интеллектуальных систем контроля для централизованного управления. Основными функциями системы управления являются:

  • Платформа централизованного мониторинга : Один компьютер может централизованно управлять 8000 FFU ЕС-вентиляторов отслеживание скорости каждого вентилятора, рабочего состояния, сигналов тревоги и совокупного времени работы в режиме реального времени;
  • Управление группировкой зон : FFU можно сгруппировать по площади или классу чистоты для унифицированной регулировки скорости и управления запуском/остановкой. Например, высокоскоростная работа в производственное время, автоматический переход в тихоскоростной энергосберегающий режим в ночное время или в непроизводственное время;
  • Блокировка перепада давления : Связан с датчиками перепада давления в чистых помещениях, автоматически увеличивает скорость FFU, когда давление в помещении падает ниже заданного значения, для поддержания стабильности давления;
  • Статистика энергопотребления и оптимизация : Система автоматически рассчитывает совокупное энергопотребление на FFU, генерирует отчеты об энергопотреблении, определяет блоки с высоким потреблением и оптимизирует стратегии работы. EC-вентиляторы могут достичь экономия энергии более 50% при исходном сопротивлении HEPA-фильтра;
  • Удаленный доступ и сигнализация : Поддержка удаленного мониторинга через локальную сеть или Интернет; автоматически отправляет тревожные уведомления (SMS/электронная почта/приложение) о неисправности вентилятора, засорении фильтра или прерывании связи.

Методы управления: EC-вентиляторы поддерживают управление скоростью связи 0–10 В, ШИМ или RS485 со временем отклика ≤ 1 секунды. Выбор известных брендов, таких как немецкий EBM, гарантирует надежные встроенные модули управления, которые легко интегрируются с хост-компьютерами через протокол MODBUS RTU.

Установка и выбор: основные рекомендации по применению FFU в чистых помещениях

Ниже приведены основные параметры и рекомендации по выбору и установке ФФУ:

Таблица 4. Рекомендации по выбору FFU и параметрам применения
Сценарий применения Рекомендуемый размер ФФУ (мм) Номинальный расход воздуха (м³/ч) Скорость лица (м/с) Плотность размещения (шт./м²)
ISO 5 (Класс 100) full coverage 1175×575 или 1225×1225 1000-1500 0,35-0,45 90-100% покрытие
ISO 6 (класс 1000) partial coverage 1175×575 800-1000 0,25-0,35 20-35%
ISO 7 (класс 10 000) 1175×575 600-800 0,22-0,28 15-25%
Материал/localized clean zone 610×610 или собственный 300-600 0,35-0,50 Локализованное расположение

Управление техническим обслуживанием и жизненным циклом ФФУ

Регулярное техническое обслуживание имеет решающее значение для обеспечения долгосрочной стабильной работы FFU. Рекомендуемый график технического обслуживания следующий:

  1. Ежемесячный осмотр : Проверьте рабочее состояние FFU (отсутствие аномального шума или вибрации), показания манометра перепада давления (запишите исходное значение и тенденцию), а также скопление пыли на фильтре предварительной очистки;
  2. Ежеквартально : Очистите крыльчатку вентилятора и внутреннюю часть корпуса (безворсовыми салфетками и изопропиловым спиртом); проверьте надежность электрических соединений;
  3. Раз в полгода : Проверьте скорость и однородность выходного потока FFU (измерьте не менее 5 точек); если отклонение скорости превышает ±20%, отрегулируйте скорость вентилятора или осмотрите фильтр;
  4. Ежегодно : Выполните проверку на утечку PAO, чтобы убедиться в отсутствии утечек в фильтре HEPA/ULPA. Одновременная калибровка датчиков перепада давления и систем управления;
  5. Замена фильтра : Замените фильтр, когда перепад давления достигнет удвоенного первоначального сопротивления или когда проверка на утечку PAO выявит утечку. После замены повторно проверьте герметичность.

ФФУs оснащенные высококачественными ЕС-вентиляторами (например, немецкого EBM), при нормальных условиях обслуживания могут достичь общий срок службы агрегата более 10 лет, при этом вентиляторный компонент способен проработать 80 000 часов непрерывной безотказной работы . Ведение записей об оборудовании, документирующих дату установки, историю технического обслуживания и интервалы замены фильтров для каждого FFU, позволяет проводить профилактическое обслуживание и предотвращает внезапные сбои, которые могут поставить под угрозу чистоту.
